В рамках данной статьи была проведена оценка комплексной безопасности ЛПДС и минимизация риска неконтролируемого развития ситуаций на ЛПДС. Для обеспечения качественной работы ЛПДС важно вовремя проводить переоснащение составляющих частей конструкции, диагностику оборудования и всех подсистем, а также использовать оборудование, соответствующее нормам и стандартам, также должна быть предусмотрена возможность обеспечения удобной и быстрой замены быстроизнашивающихся деталей и проведения технического обслуживания в минимально короткое время.
Ключевые слова: ЛПДС, надёжность, риски, ПВК.
Технологическая схема насосных агрегатов на ЛПДС

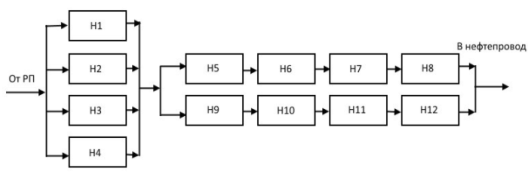

Рис. 1. Технологическая схема насосных агрегатов на ЛПДС «Унеча»
Насосные агрегаты Н1; Н2; Н3; Н4 относятся к подпорной насосной станции.
Насосные агрегаты Н5; Н6; Н7; Н8 относятся к магистральной насосной станции № 1.
Насосные агрегаты Н9; Н10; Н11; Н12 относятся к магистральной насосной станции № 2.
Подпорная насосная станция предназначена для забора нефти из магистрального нефтепровода или резервуарного парка и для подачи ее в магистральную насосную.
Магистральная насосная станция предназначена для перекачки нефти в магистральный нефтепровод от подпорной насосной, которая создает предварительный напор на всасывании первого по ходу нефти магистрального насоса для его бескавитационной работы.
Программно-вычислительный комплекс оценки качества производственных процессов
Данная программа предназначена для решения следующих аналитических задач в процессе функционрирования различного рода систем:
− оценки качества и безопасности функционирования составных элементов системы, в т. ч.
− оценки качества процессов представления информации (надежности и своевременности);
− оценки качества используемой информации (полноты отражения по новым объектам учета, актуальности, безошибочности после контроля, корректности после обработки, конфиденциальности);
− прогноз безопасности функционирования элементов системы (безошибочности действий человека, защищенности от опасных воздействий, защищенности от несанкционированного доступа);
− оценки рисков (риска неадекватной интерпретации событий при ситуационном анализе, риска неконтролируемого развития ситуаций при мониторинге и контроле, риска опасного воздействия вопреки мерам противодействия);
− комплексной оценки производственных процессов, в т. ч.
− прогноза комплексного качества функционирования системы;
− прогноза комплексной безопасности функционирования системы.
Применение ПВК позволяет оценивать различные системы ситуационного анализа потенциально опасных событий, способы контроля и мониторинга состояний и оперативного восстановления целостности, комплексы организационно-технических мер (преград) по противодействию рискам на уровне показателей риска неадекватной интерпретации событий при ситуационном анализе, риска неконтролируемого развития ситуаций при мониторинге и контроле, риска опасного воздействия вопреки мерам противодействия.
Оценка комплексной безопасности ЛПДС
Для оценки комплексной безопасности ЛПДС установим следующие исходные данные.
Для насосных агрегатов Н1, Н2, Н3, Н4 (подпорная насосная станция):
Таблица 1
|
Среднее время восстановления после нарушения целостности |
Частота возникновения нештатных ситуаций |
Среднее время развития нештатной ситуации |
Период между моментами системного контроля целостности |
Средняя наработка на ошибку средств мониторинга между моментами системного контроля |
Средняя длительность системного контроля целостности |
|
(часы) |
(раз в год) |
(часы) |
(часы) |
(часы) |
(часы) |
|
2 |
1 |
2 |
10 |
14500 |
2 |

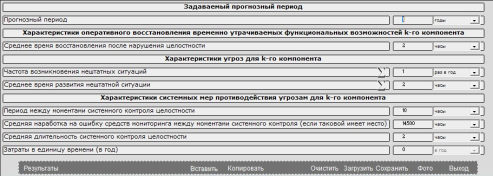

Рис. 2. Исходные данные для Н1, Н2, Н3, Н4
Для насосных агрегатов Н5, Н6, Н7, Н8 (магистральная насосная станция № 1) и Н9, Н10, Н11, Н12 (магистральная насосная станция № 2):
Таблица 2
|
Среднее время восстановления после нарушения целостности |
Частота возникновения нештатных ситуаций |
Среднее время развития нештатной ситуации |
Период между моментами системного контроля целостности |
Средняя наработка на ошибку средств мониторинга между моментами системного контроля |
Средняя длительность системного контроля целостности |
|
(часы) |
(раз в год) |
(часы) |
(часы) |
(часы) |
(часы) |
|
2 |
0,5 |
2 |
10 |
1739,2 |
2 |

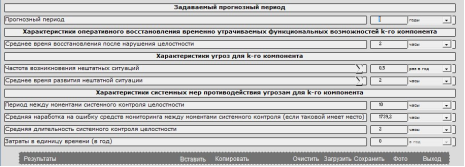

Рис. 3. Исходные данные для Н5, Н6, Н7, Н8, Н9, Н10, Н11, Н12
Согласно ГОСТ 27.002–89, опишем определения:
Наработка до отказа— наработка объекта от начала эксплуатации до возникновения первого отказа.
Наработка между отказами- наработка объекта от окончания восстановления его работоспособного состояния после отказа до возникновения следующего отказа.
Время восстановления— продолжительность восстановления работоспособного состояния объекта.
Вероятность безотказной работы— вероятность того, что в пределах заданной наработки отказ объекта не возникнет.
Средняя наработка до отказа— математическое ожидание наработки объекта до первого отказа.
Средняя наработка на отказ— отношение суммарной наработки восстанавливаемого объекта к математическому ожиданию числа его отказов в течение этой наработки.
Среднее время восстановления— математическое ожидание времени восстановления работоспособного состояния объекта после отказа.
Вероятность восстановления — вероятность того, что время восстановления работоспособного состояния объекта не превысит заданное значение.
Время моделирования 1 год (рис.4.).

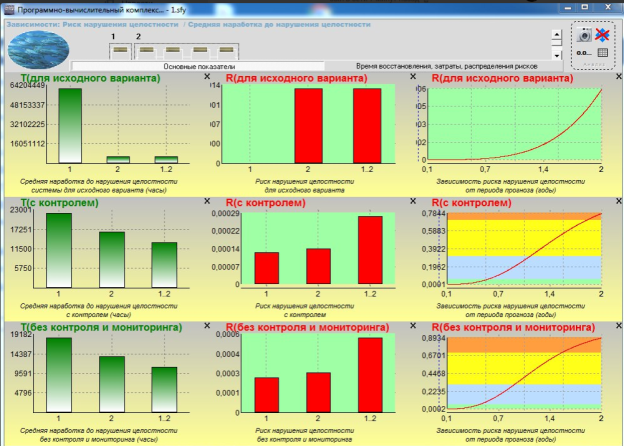

Рис. 4. Основные показатели
Полученные результаты свидетельствуют о том, что насосные агрегаты на исследуемой ЛПДС имеют высокую надежность. У каждого из них малая вероятность отказов.
Это подтверждает высокую профессиональную компетенцию персонала и высокое качество оборудования ЛПДС.
