Введение
Интенсивное развитие международных морских перевозок и освоение новых районов плавания, включая акватории Индийского и Тихого океанов с тропическим климатом, предъявляют повышенные требования к надёжности судового электрооборудования. Одним из ключевых факторов, ограничивающих пропускную способность судовых кабельных линий, является температура окружающей среды. В отличие от стационарных наземных установок, судовые электроэнергетические системы работают в замкнутых пространствах с ограниченной вентиляцией, где тепловой режим кабелей существенно зависит как от внутренней температуры в отсеках, так и от внешних климатических условий. [1]

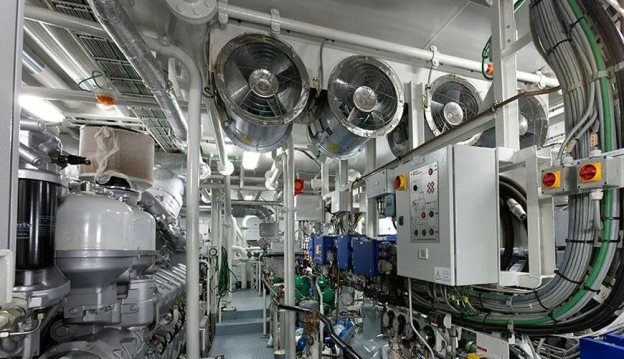

Рис. 1. Судовые электроустановки
При протекании электрического тока по токопроводящей жиле в ней выделяется тепловая энергия, пропорциональная квадрату силы тока и активному сопротивлению жилы. Согласно закону Джоуля–Ленца, мощность тепловыделения на единицу длины кабеля составляет:
dP = I² * R(θ) * dx,
где I — сила тока, R(θ) — погонное сопротивление жилы, зависящее от температуры θ, dx — элементарный участок длины.
Зависимость сопротивления медного проводника от температуры имеет вид:
R(θ) = R₂₀ * [1 + α * (θ — 20)],
где R₂₀ — сопротивление при 20 °С, α — температурный коэффициент сопротивления меди (для отожжённой меди α ≈ 0,00403 °C⁻¹). [2]
Таким образом, с ростом температуры жилы её сопротивление увеличивается, что приводит к дополнительному росту тепловыделения. Это явление создаёт положительную обратную связь, которая становится особенно опасной при приближении к предельно допустимой температуре.
Теплоотвод от нагретой жилы к окружающей среде определяется суммой трёх составляющих: теплопроводность через изоляционные и защитные слои, конвекция с внешней поверхности кабеля и тепловое излучение. Наибольший вклад в условиях ограниченного пространства (кабельные короба, трубы, пучки) вносит теплопроводность, а на открытом воздухе — конвекция. [3]
В установившемся тепловом режиме вся выделяемая энергия должна быть рассеяна в окружающую среду. Уравнение теплового баланса для кабеля может быть записано в виде:
I² * R(θ) = K * (θ_ж — θ_ср),
где K — коэффициент теплоотдачи, учитывающий все механизмы рассеяния, θ_ж — температура жилы, θ_ср — температура окружающей среды.
Из этого уравнения видно, что при фиксированном допустимом значении θ_ж = θ_доп увеличение θ_ср приводит к уменьшению допустимого квадрата тока. Снижение разности (θ_доп — θ_ср) прямо пропорционально уменьшению теплового потока, который может быть отведён.
На основе проведённого теоретического анализа и численных оценок могут быть сформулированы следующие практические рекомендации.
Для судов, планирующих эксплуатацию в районах с температурой воздуха выше 35 °С в течение более 15 % годового времени, следует предусматривать следующие меры:
1. При выборе сечений кабелей использовать поправочные коэффициенты, соответствующие максимальной ожидаемой температуре в месте прокладки. Для машинных отделений, где температура достигает 50 °С, коэффициент не должен превышать 0,70–0,75.
2. Предпочтение следует отдавать кабелям с изоляцией из сшитого полиэтилена, имеющим более высокую допустимую температуру и лучшую устойчивость к тепловому старению по сравнению с ПВХ-изоляцией.
Заключение
Дальнейшие исследования целесообразно направить на экспериментальное подтверждение расчётных зависимостей на натурных кабельных образцах в климатических камерах и на разработку адаптивных систем мониторинга теплового состояния кабелей в реальном времени, что позволит перейти от детерминированного подхода к вероятностной оценке остаточного ресурса изоляции.
Литература:
- Старостин, И. В. Полный справочник начинающего электрика / И. В. Старостин. — Москва: АСТ, 2026. — 432 с.
- Степанов, С. В. Все об электрике. Современная иллюстрированная энциклопедия / С. В. Степанов, М. В. Черничкин, И. В. Екимов. — Москва: Омега-Л, 2025. — 304 с.
- Черничкин, М. Большая энциклопедия электрика / М. Черничкин. — Москва: Эксмо, 2019. — 416 с.
