Специальное наземное технологическое оборудование (СНТО) является основной составляющей стартового комплекса. Именно оно определяет время, качество всех необходимых действий, связанных с запуском ракет: выполнения операций хранения, транспортирования, перегрузки, стыковки, отстыковки, кантования, установки на пусковой стол и обеспечения пуска ракет космического назначения; проведения необходимых технологических рабочих операций и обслуживания в процессе подготовки ракет космического назначения и их составных частей от поступления на технические комплексы и стартовые комплексы до пуска [2].

Ключевые слова: гидроподъемник, ракета, пусковой стол, пуск, комплекс.

Стационарные стартовые комплексы принято делить на два типа: наземные и шахтные. Это деление обусловлено местом размещения основного оборудования и непосредственно самой ракеты по отношению к поверхности земли.

Любая стационарная СК имеет стартовую и техническую позицию. Первая представляет собой участок местности с расположенными на нем пусковыми установками, различными инженерными сооружениями и системами, предназначенные для подготовки к пуску и запуска ракет. Помимо этого, там размещаются командный пункт, оборудование для хранения топлива и сжатых газов, дизель-электростанция, спасательно-пожарные средства.

Техническая позиция включает в себя комплекс сооружений с общетехническим оборудованием и земельный участок с подъездными путями. На технической позиции располагаются: монтажно-испытательный комплекс ракеты, монтажно-испытательный комплекс головных частей или космических объектов, заправочная и компрессорная станция с ресиверной, электросиловая и трансформаторная подстанции, служебные здания [1].

СНТО включает в себя следующие типы оборудования: монтажное и транспортировочное, заправочное, контрольно-испытательное, пусковые установки (ПУ).

ПУ являются основным агрегатом стартового комплекса. Они обеспечивают: установку и удержание ракеты в вертикальном положении для пуска; подвод к ней электрических, заправочных, пневматических, дренажных и др. коммуникаций; пуск ракеты.

Стационарные ПУ в зависимости от назначения ракетных комплексов могут быть выполнены в виде пусковых систем, пусковых столов и шахтных пусковых установок. Конструкция стационарных пусковых систем очень разнообразны и определяются конструкцией ракеты, однако столы они гораздо сложнее конструктивно, чем пусковые столы. Наиболее сложны конструкции таких систем для ракет пакетного типа. На рис.1 показан простейший пусковой стол, который состоит из поворотного кольца 3 и неподвижного кольца 4, которое опирается на четыре домкрата 1. Под пусковым столом размещен отражательный конус, рассеивающий набегающий поток газов.


Рис. 1. Схема пускового стола

Оборудование для монтажа и транспортировки включает в себя контейнеры (для защиты ракеты от механических повреждений, климатических воздействий, а также от попадания паров компонентов ракетного топлива в атмосферу), краны, установщики ракет (для установки ракет на пусковые устройства и для снятия их в случае несостоявшегося пуска), транспортеры и тележки. Обычно контейнеры применяются для ракет шахтного базирования или передвижных ракетных комплексов [3]. Это оборудование имеет самые разнообразные варианты конструкции и компоновок в зависимости от вида ракет-носителей и типа стартового стола и могут в некоторых случаях объединяться. На рис. 2 и рис.3 в качестве примера изображены схемы установщиков с подъемно-направляющей стрелой и с подъемной рамой транспортного средства соответственно.

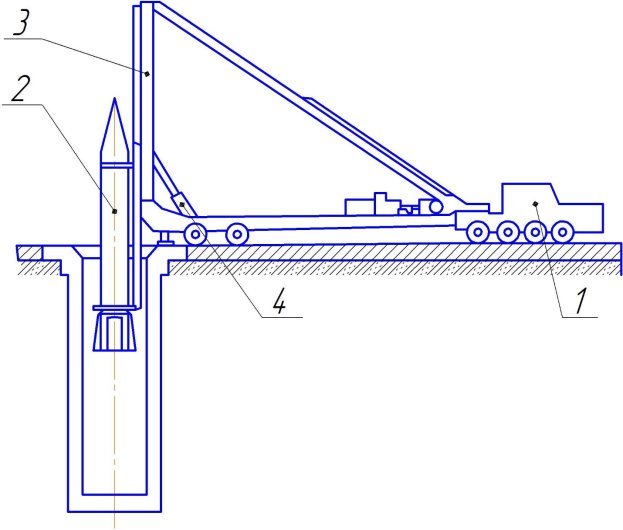

Рис. 2. Схема установщика с подъемно-направляющей стрелой:

На рисунке 2 под пунктом 1 изображен тягач, 2 — ракета, 3 — стрела, 4 — механизм подъема стрелы.

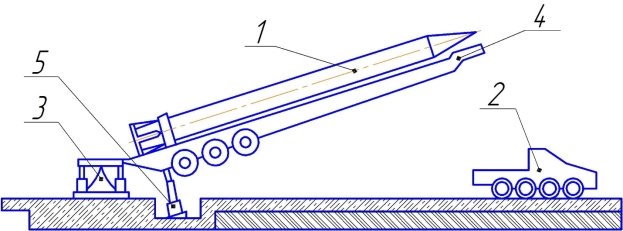

Рис. 3. Схема установщика с подъемной рамой транспортного средства

На рисунке 3 под пунктом 1 изображена ракета, 2 — тягач, 3 — пусковой стол, 4 — рама транспортной тележки, 5 — гидроподъемник.

Заправочное оборудование (ЗО) включает в себя специальные составные части, системы и устройства, обеспечивающие транспортировку, хранение и заправку ракет компонентами топлива и сжатыми газами. Кроме того, с помощью него осуществляется размещение заправочных, дренажных и электрических коммуникаций [4]. Как и остальные наземно-технологические оборудования, ЗО делится на множество разных классов, типов.

Контрольно-испытательное оборудование нацелена на полный контроль всех систем ракеты. Они могут быть автоматизированными, полуавтоматизироваными и неавтоматизированными. Соответственно, некоторым из них требуется наличие оператора, для выполнения поставленных процедур.

Как показывает практика, оборудование постоянно совершенствуется, и, принципы их действия со временем довольно быстро меняются. Доскональный контроль ракет-носителей на протяжении всех стадиях ее эксплуатации была и остается одной из главных основополагающих. Все стремится к тому, чтобы все технические и технологические процессы были автоматизированными. В настоящее время внедряются более совершенное цифровое оборудование, исключающее ошибки человеческого фактора в процессе эксплуатации агрегатов и оборудования.
